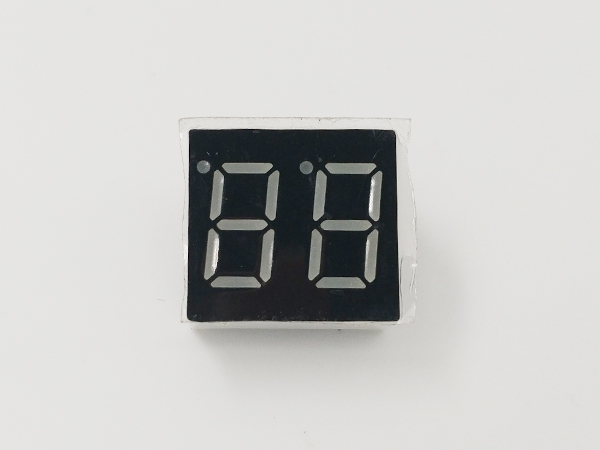

LED數碼管廠商LED數碼管外觀要求顏色均勻，無局部變色，無氣泡等。干電池可用于業余條件下的進一步檢查。3伏干電池的負極引出線與LED數碼管的公共負極端子固定接觸，電池的正極引出線依次移動接觸行程的正極端子。當引線接觸到筆畫的正極端時，應顯示筆畫。
?
用這種簡單的方法，可以檢查數碼管是否有斷筆(某一筆無法顯示)和連筆(有些筆連在一起)，比較不同筆的發光強度。如果檢查普通陽極數碼管，只需切換電池正負極引線，如上。LED數碼管每沖程工作電流iLED約為5-10ma。
如果電流過大，數字管會損壞，因此必須增加限流電阻，其電阻值可以按下式計算:r值=(u-uled)/iled。U為LED兩端施加的電壓，ULED為LED數碼管每沖程壓降(約2v)。HFE插座采用數字萬用表，便于檢查LED數碼管的發光。選擇NPN檔時，C孔帶正電，月孔帶負電。
例如，在檢查LTS547R普通陰極LED數碼管時，從E孔插入單細導線，導線的引出端接9極（第三腳和第八腳內部連接，哪一個可以？然后從C孔引出導線，依次接觸每個筆段的電極，分別顯示相應的筆段。
